在幕墻構架連接設計時，設計師應考慮螺栓由于材料、施工等偶然因素而可能導致失效。因此，應按規范要求進行設計，連接處的受力螺栓不應少于2個，并應復核連接點在其中1個螺栓失效后結構是否仍處于安全狀態。

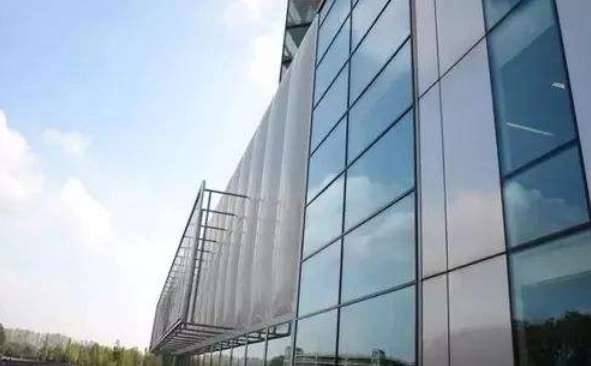

建筑幕墻是指由支承結構體系與面板組成的、可相對主體結構有一定位移能力、不分擔主體結構所受作用的建筑外圍護結構或裝飾性結構。

建筑幕墻構件與建筑主體混凝土結構的連接，多數情況是通過在建筑主體結構施工時進行預埋錨固件來實現。預埋件通常分為平板預埋件和C型槽式埋件（哈芬槽）兩種。C型槽式埋件相對于平板預埋件具有加工效率高、價格便宜、施工方便、安裝的轉接件可以靈活移動等特點。另外，由于C型槽式埋件體積小，當主體結構為一較薄的板式結構時，只能采用C型槽式埋件而不能采用平板預埋件。如今建筑幕墻的施工已大量使用C型槽式埋件。

通常采用C型槽式埋件的設計中，建筑幕墻構架一般通過左右2個角鋼轉接件分別用T型螺栓與C型槽式埋件連接。有設計人員在設計時只計算T型螺栓的受力狀況而忽略偶然因素影響對螺栓數量的選擇，采用的節點方式為每個角鋼轉接件與C型槽式埋件間用一顆T型螺栓固定，如圖1所示。但這種幕墻節點設計方式存在一定的結構隱患，嚴重時將導致幕墻結構失穩。

現行中華人民共和國行業標準《玻璃幕墻工程技術規范》（JGJ102-2003）中第5.5.2條規定：玻璃幕墻構架連接處的連接件、焊縫、螺栓、鉚釘設計，應符合國家現行標準《鋼結構設計規范》GB 50017和《高層民用建筑鋼結構技術規程》JGJ 99的有關規定。連接處的受力螺栓、鉚釘不應少于2個。相應的條文說明中解釋如下：為防止偶然因素的影響而使連接破壞，每個連接部位的受力螺栓、鉚釘等，至少需要布置2個。在《金屬與石材幕墻工程技術規范》（JGJ133-2001）第5.8.1條中亦做出了相類似規定。

所以，如果設計時采用的節點方式為每個角鋼轉接件與C型槽式埋件間用一顆T型螺栓固定是違反規范的。雖然從整個節點看是總共是2個T型螺栓在承受幕墻荷載，可一旦其中1個T型螺栓因偶然因素失效，則角鋼轉接件受力狀態從兩邊受力變成單邊受力，幕墻結構體系可能就遭到破壞。下面舉例說明：

某玻璃幕墻工程采用C型槽式埋件，節點方式如圖1所示，轉接件規格為130X80X8mm厚Q235角鋼（L=130mm，t=8mm），支座反力RA=14.67KN，偏心距ea=39mm，鋼材的抗拉強度設計值fs=215 MPa。

建筑幕墻采用槽式埋件設計中T型螺栓的設置

一、正常狀態下：

角鋼轉接件截面受到的剪力 Fa=RA/2=7.33 KN

角鋼轉接件所受偏心彎矩 Ma= Fa×ea=0.29 KN?m

取最不利截面A-A截面驗算：

Wa=L×t2/6=130×82/6=1386.67mm3

σa= Ma/1.05/Wa=196.42MPafs=215 MPa

角鋼轉接件受力不滿足要求！

從上述例子可以得出結論，一旦其中1個T型螺栓因偶然因素失效，而角鋼轉接件的選用又偏小時，幕墻結構體系可能就遭到破壞。所以，當建筑幕墻設計預埋錨固件采用C型槽式埋件時，應該遵循以下原則：

1、嚴格按照《玻璃幕墻工程技術規范》（JGJ102-2003）、《金屬與石材幕墻工程技術規范》（JGJ133-2001）、《鋼結構設計規范》（GB 50017-2012）的要求，建筑幕墻選用C型槽式埋件設計時，幕墻構架連接處的T型螺栓不應少于2個；

2、如在局部位置只能設置每邊只有1個T型螺栓，應保證當其中1個T型螺栓因偶然因素失效時轉接件的承載力能滿足單邊受力的要求。

幕墻每個連接部位的受力螺栓不應少于2個，但由于理解上的差異，部份設計師在C型槽式埋件與幕墻構架連接的設計中，兩個角鋼轉接件分別只設置1個T型螺栓連接。
